深紫外到紫外的高速光束“舵手”：G&H AODF-UV系列声光偏转器深度解读

在紫外激光微加工、无掩模光刻、晶圆检测和通孔钻孔等高端应用中，光束偏转的速度与重复精度直接决定了加工质量与产出效率。传统的机械振镜受限于转动惯量，难以在微秒级时间内实现随机位置跳变；而声光偏转器（Acousto-Optic Deflector, AOD）凭借全固态、无惯性、电子式控制的独特优势，成为紫外波段光束扫描的高效解决方案。

英国G&H（Gooch & Housego）作为国际光子学企业，其AODF-UV系列声光偏转器专为紫外及深紫外激光系统设计，覆盖266 nm至355 nm波长范围，以优质的衍射效率、宽射频带宽和稳定的热管理性能，助力客户突破精密制造的技术边界。

一、系列概览：为紫外量身打造

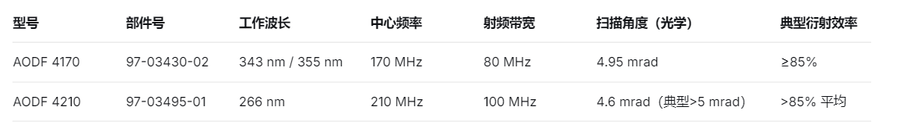

根据G&H官方发布的数据手册，AODF-UV系列目前提供两款标准型号，分别针对355 nm/343 nm和266 nm两个关键紫外波长：

两款器件均采用晶体石英（Crystal Quartz）作为声光介质，纵波模式工作，声波速度为5.74 mm/μs。输入与输出偏振方向均垂直于安装平面，插入损耗低至1%，VSWR分别优于1.8:1和2:1，确保射频功率高效耦合。

二、核心亮点：性能突破与应用价值

2.1 行业高衍射效率

在紫外波段实现高衍射效率一直是声光器件的技术难点。AODF-UV系列在配合G&H 6000系列射频驱动器（MUX配置）时，AODF 4170的最小衍射效率达到85%，AODF 4210平均衍射效率超过85%。这意味着入射紫外激光仅有不到15%的能量损失，对于数瓦甚至数十瓦的高功率紫外激光系统而言，直接转化为更高的加工效率和更低的发热量。

2.2 宽带宽、快速扫描

AODF 4170：80 MHz带宽（130–210 MHz），支持亚微秒级的频率跳变，对应扫描角度4.95 mrad。

AODF 4210：100 MHz带宽（160–260 MHz），扫描角度典型值超过5 mrad，为266 nm深紫外激光提供了充裕的偏转范围。

结合声波渡越时间（约65 ns量级），两款器件均可实现随机寻址光束定位，无需等待机械运动，尤其适用于需要高速跳转的矢量扫描或点阵加工场景。

2.3 精确、可重复的光束控制

G&H采用低应力装配工艺和高品质AR镀膜，在全带宽范围内保持衍射效率的平坦性。数据手册中的性能曲线（见原文档Page 2）清晰展示了AODF 4170在140–200 MHz范围内效率稳定在80%以上，峰值接近90%。这种一致性确保了扫描图像或加工路径上的能量均匀性，避免了“边缘淡化”或“过烧”问题。

2.4 主动水冷，支持高功率运行

紫外激光往往伴随着较高的平均功率，热管理不善会导致晶体热透镜效应、指向漂移甚至器件损坏。AODF-UV系列采用了主动水冷设计：

AODF 4170：带铜-碲铜水冷通道，推荐水流量 2–3 L/min，水温 <25℃。

AODF 4210：铝制水冷通道，同样需2–3 L/min水流量。

水冷结构使得器件可承受20 W（AODF 4170）及更高的射频功率（典型工作射频功率<15 W），长期运行稳定可靠。

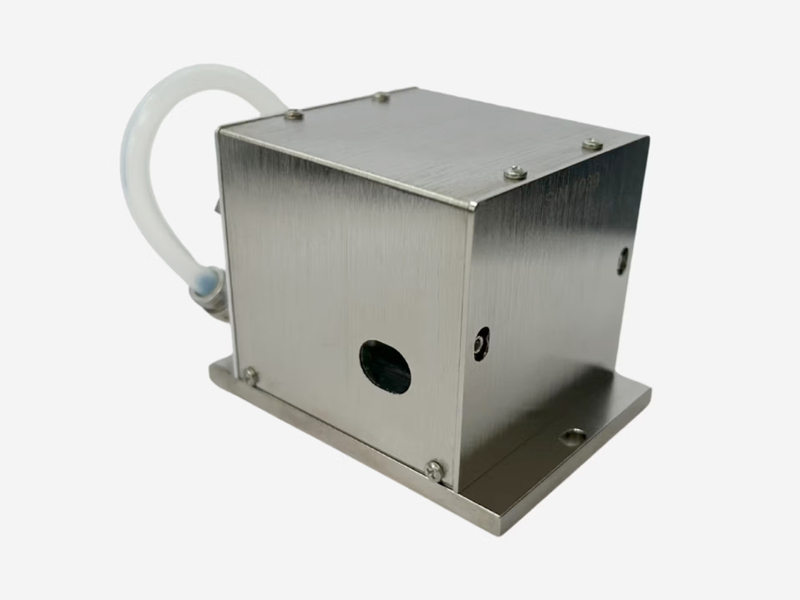

2.5 坚固封装，OEM友好

两款器件均采用紧凑、坚固的封装，配备标准SMA射频输入接口。有效孔径分别为7 mm（AODF 4170）和5 mm（AODF 4210），可匹配常见紫外激光器的光束直径。此外，G&H提供定制化服务，可根据客户需求调整孔径尺寸、冷却方式甚至工作波长（例如343 nm以外的特定紫外波长）。

三、典型应用场景

3.1 微细加工（Micro Machining）

紫外激光因其光子能量高、热影响区小，被广泛用于柔性电路板切割、硅片划片、陶瓷钻孔等。AODF-UV系列可实现微米级光斑的快速位置跳变，配合高精度运动平台完成“飞行加工”，显著提升单位时间内的孔数或划线长度。

3.2 检测与测量（Inspection Systems）

在晶圆缺陷检测、掩模版检查等领域，需要激光束按照特定轨迹高速扫描样品表面。AOD的无惯性偏转特性使得扫描速度远高于机械振镜，且位置重复性可达微弧度量级，保障检测结果的可靠性。

3.3 通孔钻孔（Via Drilling）

印刷电路板（PCB）和IC载板上的微导通孔直径常小于100 μm，且数量巨大。采用AOD配合扫描透镜，可在不移动工件的情况下实现随机位置跳转钻孔，消除平台加减速时间，钻孔速度可提升数倍。

3.4 图形成像（Graphic Imaging）

无掩模光刻、激光直接成像（LDI）等领域需要光束按像素图形高速开关并偏转。AODF-UV系列可与声光调制器（AOM）级联，同时实现快速偏转与功率调制，大幅提高曝光速度与分辨率。

四、配套驱动：释放全部性能

G&H推荐使用6000系列射频驱动器为AODF-UV系列提供驱动信号。该驱动器具备：

快速并行频率编程接口，频率切换时间 <1 μs；

输出功率可调，满足不同效率需求；

支持模拟或数字调制，可与激光器同步控制；

出厂前已完成与偏转器的匹配校准，用户即插即用。

在MUX配置下，AODF 4170可稳定实现85%以上的衍射效率，充分发挥器件的带宽潜力。

在中国大陆，安特激光作为G&H官方授权代理商，可为客户提供：产品选型与参数确认；样品测试与技术支持；批量采购与定制需求对接；本地化售后服务。

六、结语：选择G&H，选择紫外光束控制的基准

从355 nm到266 nm，从微加工到检测成像，G&H AODF-UV系列声光偏转器以其高衍射效率、宽带宽、主动水冷和全固态可靠性，为紫外激光系统提供了性能可靠的光束偏转解决方案。如果您正在寻找一款能够同时满足高速度、高精度、高功率耐受的紫外声光偏转器，AODF 4170与AODF 4210无疑是您值得信赖的选择。
