强强联手！安特激光×德国Schneider-Kreuznach，亮相2026深圳华南工博会视觉展！

2026年6月10日至12日，2026华南国际工业博览会机器视觉展即将在深圳国际会展中心（宝安）盛大启幕。届时，安特激光将联合德国光学巨头Schneider-Kreuznach，携旗下高精尖工业视觉光学产品重磅亮相。

源自1913年的Schneider-Kreuznach，百年来始终代表着德国制造的尖端光学品质，在高性能工业镜头与机器视觉领域拥有深厚技术积淀。

本次联合参展，双方将重点展示Schneider-Kreuznach具备高精度、耐用性和卓越成像性能的多款工业光学产品，不仅涵盖AOI、质量检测、航空航天等场景，更可无缝适配多种工业相机系统与面阵及线扫应用。

精准不凡的德系光学，加上安特激光专业的系统集成与服务落地能力——从核心镜头到定制化视觉方案，为您的高端智能装备与视觉检测需求注入灵感。诚邀您莅临华南机器视觉展 安特激光×Schneider-Kreuznach 展位：10H馆 A036号！

新时代的转型：智能制造与商业航天的底层引擎

进入数字化与人工智能时代，施耐德光学将其长达百年的传统光学经验，完美转化为服务于机器视觉（Machine Vision）、3D 精密计量、半导体检测以及商业航天（Aerospace）的硬核生产力。今天，施耐德不仅是高品质摄影的代名词，更是全球高端工业成像系统不可或缺的“全链路光学引擎”。

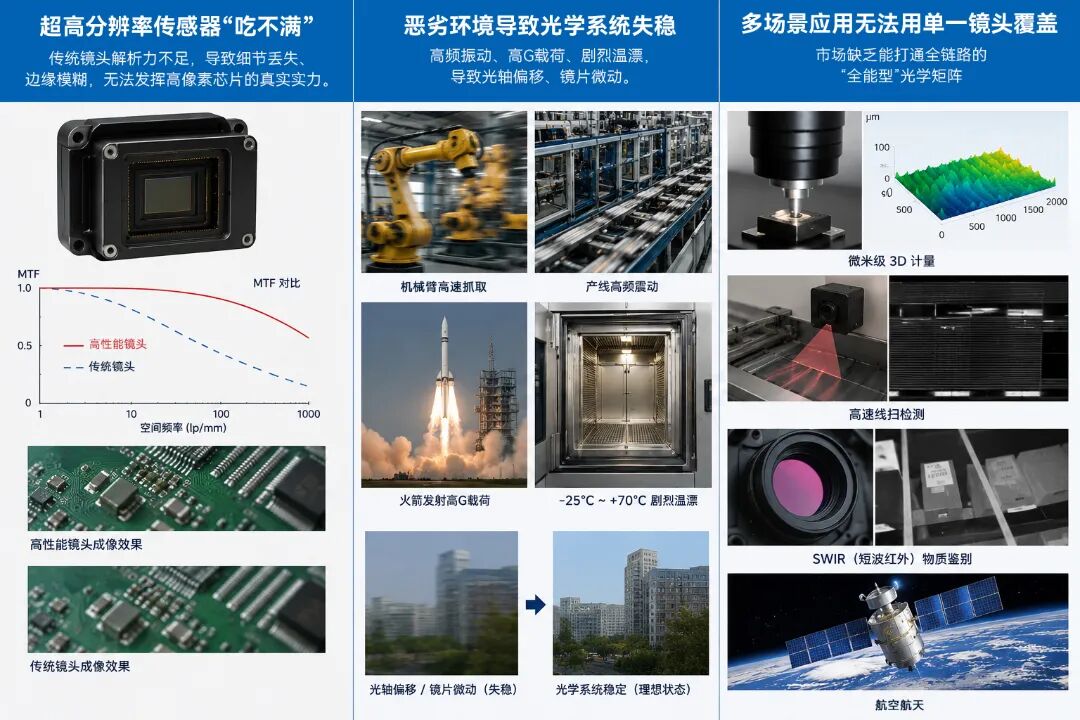

在现代智能制造与商业航天快速发展的背景下，成像系统正面临三大核心“底层瓶颈”：

● 超高分辨率传感器“吃不满”： 4K / 8K / 16K 及大像元 CMOS 快速普及，但传统镜头解析力（MTF）不足，导致细节丢失、边缘模糊，无法发挥高像素芯片的真实实力。

● 极端环境导致光学系统失稳： 机械臂高速抓取、产线高频震动、火箭发射高G载荷，以及 -25℃~+70℃的剧烈温漂，极易导致光轴偏移、镜片微动。

● 多场景应用无法用单一镜头覆盖： 从微米级 3D 计量、高速线扫检测，到 SWIR（短波红外）物质鉴别与航天遥感，市场缺乏能打通全链路的“全能型”光学矩阵。

核心逻辑的转变：

传统厂商往往只提供单一产品线，而 Schneider-Kreuznach 提供的是从标准成像、特殊波段、高精度计量到航天级加固的全链路一体化光学平台。

Schneider 工业光学矩阵：

1、标准/高分辨率成像 (C-Mount 系列：JADE, CITRINE, TOURMALINE...)

2、高速/低照度检测 (Fast Lens 系列：ONYX F0.95)

3、大靶面/线扫计量 (Large Format 系列：PYRITE, EMERALD, AMBER)

4、 特殊波段与智能对焦 (SWIR 短波红外 / Liquid Lens 液态镜头)

5、高精度尺寸测量 (Telecentric 远心镜头)

6、 极端环境/穹顶之上 (C-R 航天级/重工业加固系列)

7、机器视觉光路优化 (Industrial Filters 工业滤光片系统)

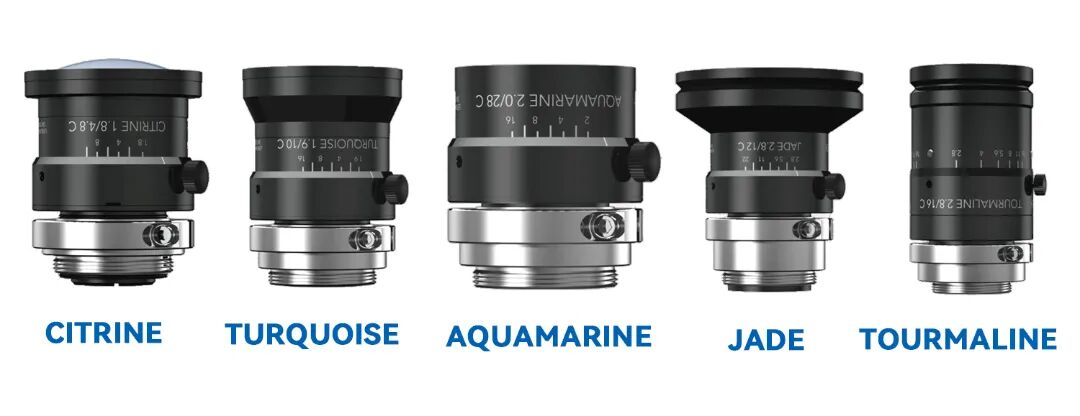

1. C-Mount 工业镜头系列（Machine Vision Core）

作为工业视觉的“中流砥柱”，主打高分辨率、紧凑型与超低畸变。

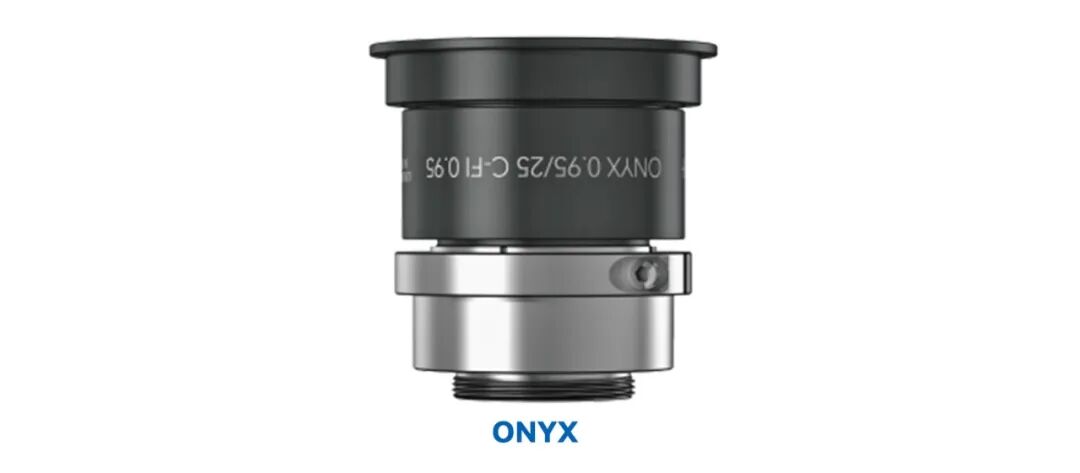

2. Fast 高速大光圈镜头（低照度 / 高速对格）

● 代表系列： ONYX F0.95 (例如 ONYX 0.95/25)

● 技术硬核： 拥有F0.95的超大光圈，光通量是普通工业镜头的数倍。配合高抗震加固结构，能在大范围温度波动下保持焦点不漂移。

● 应用： 极低光照环境、高速运动目标“冻结”拍摄（如高速针剂液体异物检测）、制药包装高速检测。

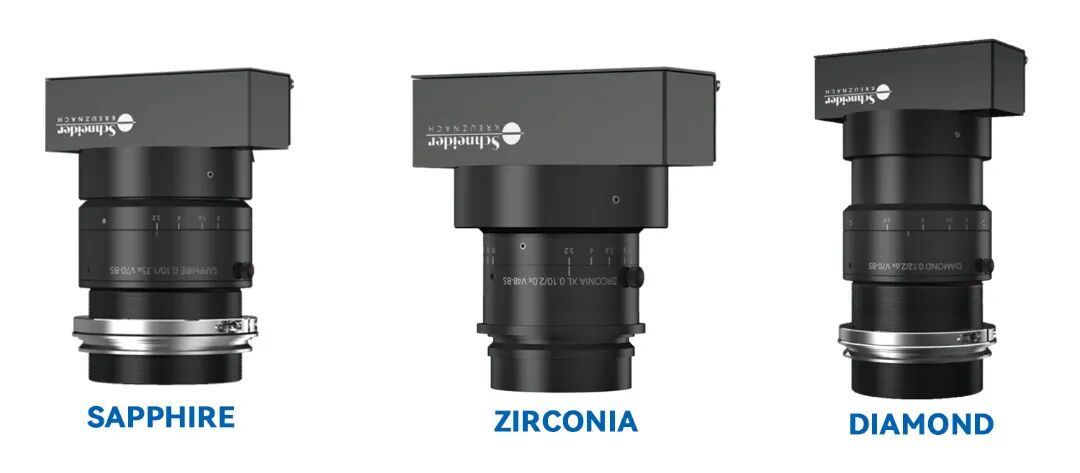

3. 线扫镜头（高端工业计量核心）

专为大面积、连续高吞吐量检测设计，支持 V-Mount、TFL、M-Mount 等大系统接口。

● ZIRCONIA ：系列为 12k 和 16k 线扫描传感器提供了一种通用且高性价比的光学解决方案。该系列镜头采用 V48-Mount 接口，针对 0.1 倍至 2.0 倍的放大倍率进行了优化，确保在标准卷材检测与分拣任务中性能可靠。对于追求高分辨率且不妥协的高品质工业扫描而言，该系列是理想的入门之选。

● DIAMOND：系列专为最严苛的高倍率任务而设计，在 2.6 倍至 5.2 倍的放大倍率范围内，擅长检测微观缺陷。该系列镜头支持 16k 传感器，并针对工业制造与荧光光片显微镜进行了双重优化。V70/V90 接口确保了微米级精密测量的稳定性。

● SAPPHIRE：SAPPHIRE 系列镜头专为低至 3.5 µm 的分辨率而打造。该系列采用 V70-Mount 接口，兼容 16k 大尺寸传感器，能够最大程度地减少色差与畸变，是严苛的平板显示检测与高速印刷验证场景下的理想之选。

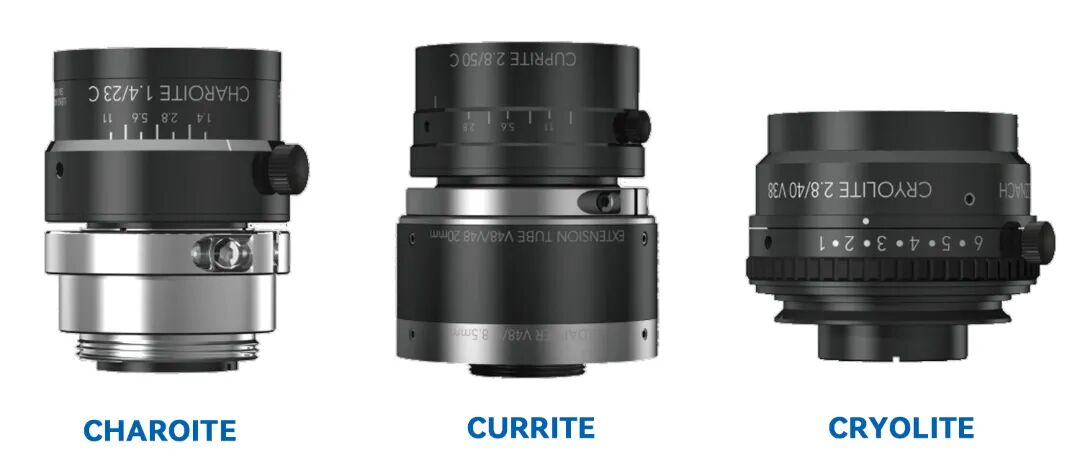

4. SWIR 短波红外镜头（隐藏缺陷材料识别）

● 技术光谱：专门针对 900nm~1700nm波段进行特殊光学玻璃选型与增透镀膜设计。

● 应用痛点解决： 普通可见光无法穿透的硅片、塑料或农产品，在 SWIR 下变透明。

● 应用：半导体内部晶圆裂纹检测（穿透硅片）、光伏隐裂检测、水果内部腐烂分选。

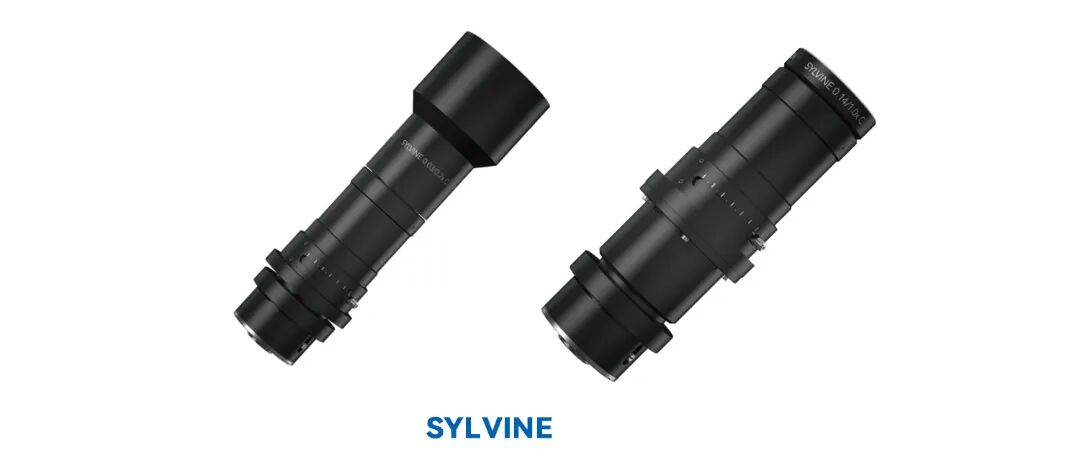

5. Telecentric（远心镜头）高精度尺寸计量系统

● 技术特性： 真正的零视差（无透视误差）成像。无论工件在景深范围内如何靠近或远离镜头，图像中的物体放大倍率保持绝对不变。

● 应用： 汽车精密零部件、半导体引脚封装、医疗器械（如注射针头、微流控芯片）的微米级几何尺寸测量。

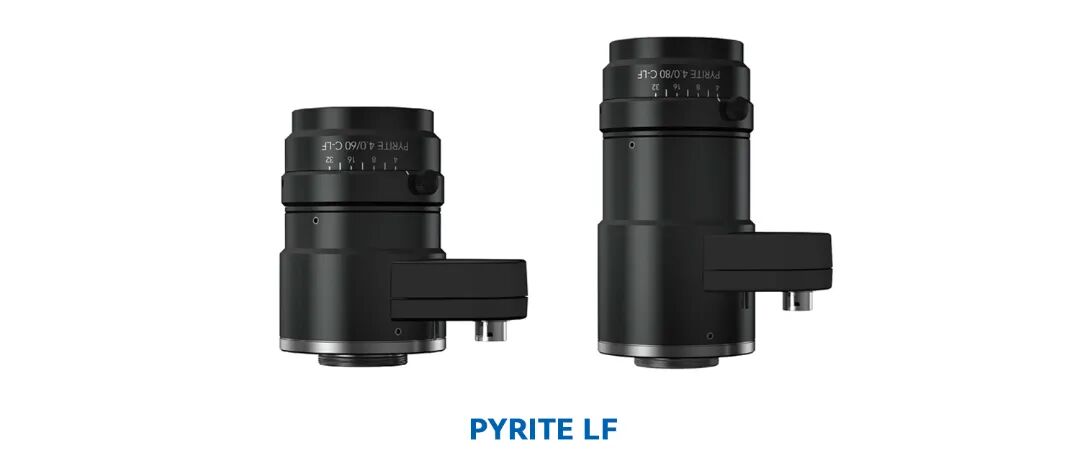

6. Liquid Lens 液态变焦系统

● 代表积木： PYRITE LF 系列（集成可控液态镜头）。

● 技术突破： 摒弃了传统的电机驱动机械镜组对焦，通过施加电压改变液体表面张力，实现毫秒级（≤20ms）瞬时对焦。

● 应用： 产线上高度不断变化的混合包裹条码扫描、高低错落 PCB 板的连续快速对焦检测。

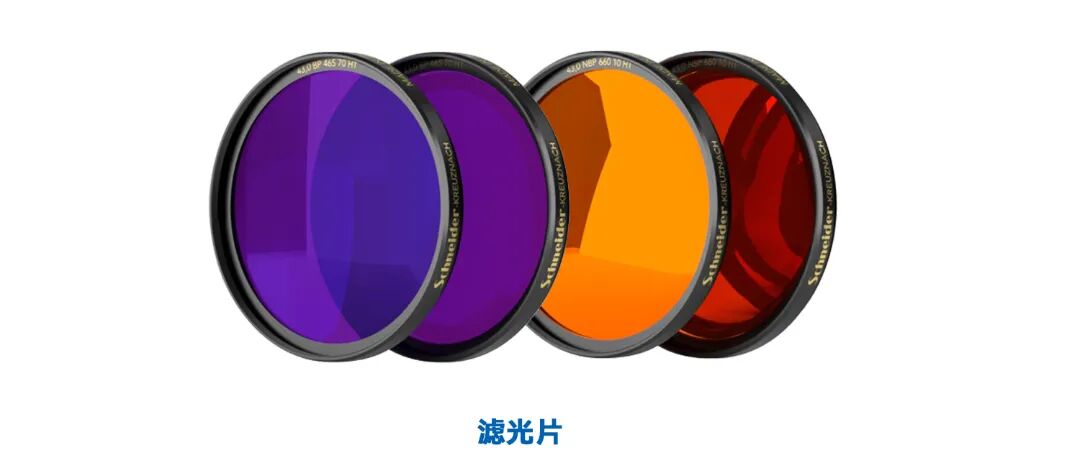

在实际工业场景中，“好镜头”往往需要“高精度滤光片”的配合才能发挥极致性能。施耐德拥有独立的工业滤光片研发与生产线，形成了机器视觉的光路纯化系统：

施耐德工业滤光片体系

1、窄带通滤光片 (Narrow Bandpass Filters)：平均传播率95%，深度阻挡/高光学密度

2、短波/长波通滤光片 (Shortpass/Longpass)：隔离红外或紫外干扰，优化光谱

3、偏振滤光片 (Polarizing Filters)：消除金属、玻璃表面的反光与眩光

4、中性密度滤光片 (ND Filters)：强光环境下的衰减控制，防止传感器饱和

施耐德在航天领域的逻辑非常明确：将“工业级”的刚性，通过极限环境适配（太空辐射、真空脱气、极端过载），升华为“航天级”的绝对可靠。

1. 施耐德镜头的“太空血统”（Space Heritage）

施耐德与顶尖航天机构的合作拥有超过半个世纪的深厚技术沉淀：

● 1959–1976（月球探测）： 施耐德镜头系统便搭载于美国 NASA 的月球轨道飞行器（Lunar Orbiter）任务中，在人类登月前夕完成了关键的月球表面轨迹与地貌抓拍。

● 2005（航天飞机）： Xenoplan 2.8/50mm 工业镜头搭载发现号航天飞机升空，执行轨道诊断任务。

● 2021-2022（空间望远镜）： 施耐德高分辨率镜头组件随火箭升空，服务于詹姆斯·韦布空间望远镜（JWST）发射期间及前期的关键视觉监测任务。

● 2024-2026（最新运载火箭）： 施耐德镜头正式部署于欧洲空间局（ESA）最新的 阿丽亚娜6号（Ariane 6） 火箭上，全程视觉记录极其关键的“箭体级段分离”时刻。

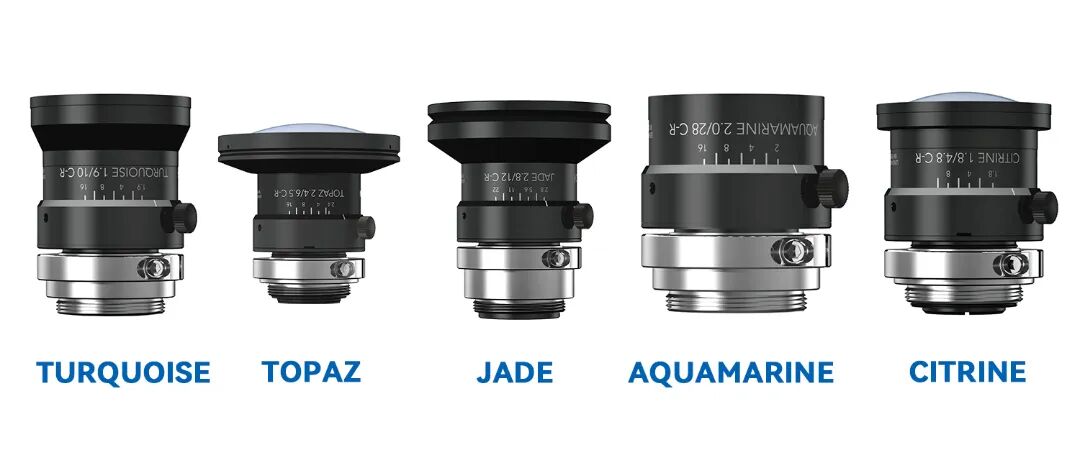

2. 航天级镜头的核心代号：什么是“C-R”后缀？

在施耐德官方的产品架构中，凡是标有“C-R” 后缀的镜头，即代表其“Ruggedized & Stabilized”（加固与物理稳定）的最高航天/国防级安全防线。施耐德直接将最经典的 C 接口工业镜头矩阵，升级重构为航天级 C-R 系列：

3. 航空航天核心四大应用场景解析

● 运载火箭级段分离与外部监测： 在火箭点火起飞瞬间，镜头（如 CITRINE C-R）直面高频机械往复振动与瞬时高G载荷。在极其严酷的条件下，为地面指挥中心提供高帧率画面，肉眼视觉确认主级火箭与各模块的成功剥离，为系统验证提供最珍贵的第一手数据。

● 微小卫星（CubeSat）导航与对地遥感： 施耐德 C-R 镜头体积小巧、总重轻，能与 CubeSat 紧凑型 CMOS 完美对齐。既能作为星敏相机（Star Tracker）和光学导航系统的核心捕捉恒星姿态，也能配合宽光谱镀膜进行对地高清晰度、无畸变测绘。

● 航空喷气发动机在轨与后航诊断： 飞机喷气式发动机内部长期处于高温、高压、高振动状态。配合特制的光学管道或长焦加固镜头（如 JADE C-R），可在飞行过程中实时监测发动机叶片的磨损及微小形变，实现“预测性维护”。

● 无人机（UAV）高空高动态抓拍： 大范围航空巡检中，无人机的高频抖动和温差骤变会导致普通镜头严重温漂。施耐德无人机专业镜头（UAV Lenses）配有特殊抗震垫圈，提供从中心到边缘一致的高 MTF 画质，确保图像识别算法的准确率。

4. 施耐德如何解决航天的三大“反人类”物理挑战？

● 毁灭性的振动→ 抗 100g 机械冲击： 传统工业镜头的内部活动机械件（如弹簧、普通螺纹）在火箭发射时会发生微米级位移。C-R 系列将所有的活动机械件全部移除，对焦通过极其严密的机械垫片（Shims）锁定，镜片采用物理胶合+高强度机械锁紧圈双重固定，完美通过了 DIN/ISO 严苛振动及冲击环测。

● 气体释放与真空污染→（防脱气设计）： 在太空绝对真空环境下，普通镜头的润滑油或胶水会发生“气体释放”现象并冷凝在镜片表面形成油膜。施耐德选用航天级低脱气特种胶水与无挥发性特种航天润滑剂，并对镜头腔体进行完全密闭设计，确保真空下的光学绝对洁净。

● 杂光与强辐射→定制航天级防护滤光片（Protection Filters）： 太空强烈的紫外线（UV）与宇宙射线会导致镜头内部镀膜变质、传感器烧毁。施耐德将其强大的滤光片技术整合进航天光路，提供特制的 UV-Cut 与 IR-Cut 硬质镀膜防护镜片，既作为“防盾”抵御微小碎屑撞击，又精准过滤致命辐射。

施耐德的核心价值不是简单的“售卖镜头”，而是提供了一个覆盖工业自动化→精密计量→商业航天的统一光学逻辑平台。

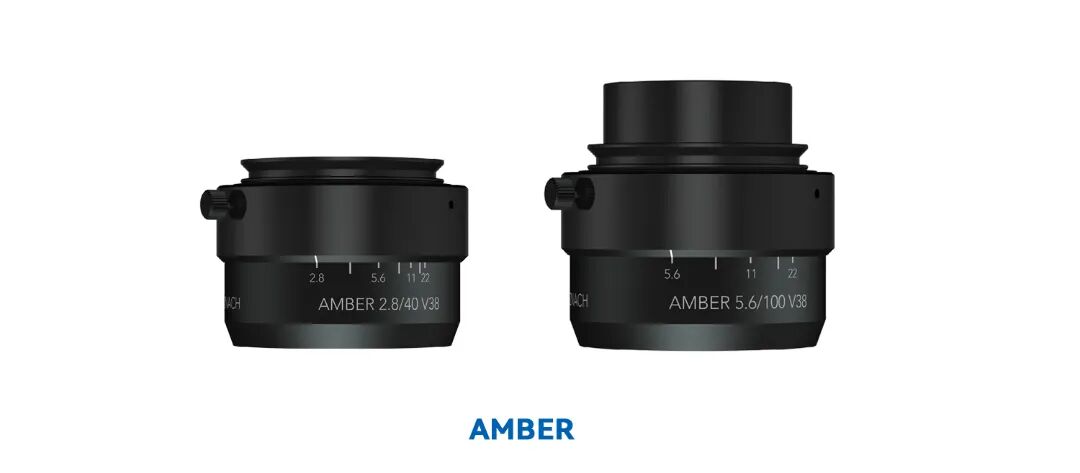

● 在工厂产线，它以 C-Mount（JADE/CITRINE）和 AMBER 系列提供高效的 2D/3D 检测，保证产能高吞吐。

● 在半导体与高端计量场景，它以 Telecentric（远心）和 Large Format（大靶面）提供微米级的绝对精度。

● 在太空与极端环境，它以 Ruggedized（加固型 C-R）和定制化光学系统，将工业视觉积累的极限参数带入轨道成像。

在未来智能制造与商业航天的下半场竞争中，硬件的瓶颈往往不在于“计算算力”或“相机芯片”，而在于“最前端的光学系统是否能够支撑算法与芯片的上限”。

从 1913 年在 Bad Kreuznach 亮起的第一道微光，到好莱坞奥斯卡的三度加冕，再到阿丽亚娜 6 号火箭上的宇宙凝望，Schneider-Kreuznach 正是通过其完备的产品体系与工艺韧性，成为高端工业成像系统不可或缺的“全链路光学引擎”。
