为什么单一扫描方式越来越难满足先进制造需求？

随着新能源、半导体、Micro LED、PCB、消费电子和医疗器械等行业的发展，激光加工设备不仅需要更高的精度，还需要更高的节拍和更复杂的加工策略。

传统扫描系统主要依赖振镜完成光束控制。振镜具有扫描范围大、成熟可靠等优势，至今仍是工业激光加工的主流方案。然而，当工艺要求涉及微小范围内的高速动态调整时，仅依靠振镜可能会受到机械惯性和控制响应的限制。

与此同时，AOD采用电子方式实现光束偏转，无机械运动部件，在部分高速、小范围动态扫描场景中具有优势。

因此，越来越多高端设备开始采用“振镜负责大范围扫描，AOD负责局部高速调整”的协同架构。

AOD与振镜各自承担什么任务？

合理分工是协同控制系统设计的核心。

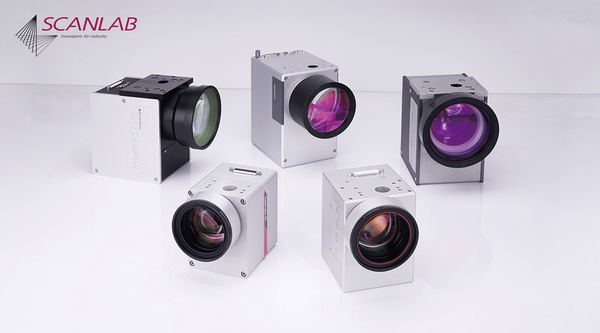

SCANLAB振镜主要负责：

· 大范围扫描；

· 工件区域定位；

· 复杂轨迹加工；

· 大尺寸加工区域覆盖。

AOD主要负责：

· 微小范围内高速光束偏转；

· 高频动态位置修正；

· 局部扫描优化；

· 多点快速切换（具体能力取决于系统设计）。

通过功能分层，可以兼顾加工幅面与动态响应能力。

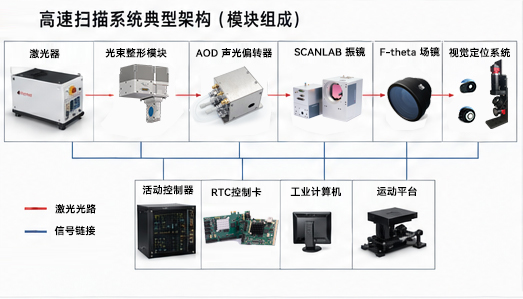

一套完整的高速扫描系统通常包含哪些模块？

典型系统可由以下几个部分组成：

① 激光器

根据加工需求选择连续激光、纳秒、皮秒或飞秒激光器。

② 光束整形模块

包括扩束镜、准直系统、偏振控制及功率调节等光学组件，为后续扫描提供稳定光束。

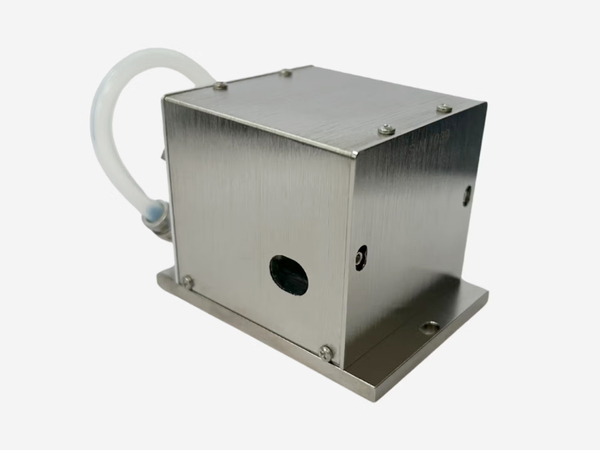

③ AOD模块

负责高速电子偏转，适用于需要快速响应的小范围扫描任务。

④ 振镜扫描模块

通常采用高性能扫描振镜，负责大范围光束运动和加工路径执行。

⑤ F-Theta扫描镜头

实现扫描平面内相对均匀的聚焦效果，是振镜系统的重要组成部分。

⑥ 视觉定位系统（可选）

结合工业相机、AOI检测等模块，实现工件识别、位置补偿和在线校正。

⑦ 控制软件

负责协调激光器、AOD、振镜、运动平台及视觉系统，实现统一调度和加工流程控制。

协同控制的关键不只是硬件，更是控制策略

很多用户认为，把AOD和振镜安装到同一台设备上，就实现了协同控制。

实际上，真正决定系统性能的是控制策略。

例如：

· 振镜完成大范围定位后，由AOD负责局部高速补偿；

· 根据工艺需求动态分配扫描任务；

· 激光触发与扫描位置保持时序一致；

· 与运动平台联动，减少空行程时间；

· 结合视觉反馈实现实时位置修正。

这些都需要控制软件、运动控制器和光学系统共同配合。

哪些行业适合采用AOD+振镜架构？

根据公开应用方向，这种架构适用于部分对速度和精度要求较高的场景，例如：

· Micro LED激光修复

· 半导体晶圆微加工

· 超快激光精密加工

· 柔性PCB激光加工

· 玻璃切割与钻孔

· 精密医疗器械加工

· 科研高速扫描平台

具体方案仍需结合工艺需求进行评估和验证。

工程设计中的几个关键点

在实际项目中，建议重点关注以下内容：

光路匹配

确保激光束尺寸、准直状态及偏振条件满足AOD和振镜系统要求。

时序同步

激光触发、AOD控制、振镜扫描和运动平台之间应建立统一的时序管理机制。

标定与校准

通过标定算法建立各坐标系之间的转换关系，提高加工精度。

软件架构

建议采用模块化控制设计，便于后续升级和维护。

广州安特激光：打造高速激光扫描整体解决方案

广州安特激光技术有限公司专注于高速激光扫描系统及精密光学集成，可为客户提供覆盖方案设计、器件选型、光路优化、控制开发和系统调试的一站式技术支持。

依托英国G&H声光产品、德国SCANLAB扫描振镜、德国SILL光学系统、optotune视觉镜头 的控制平台及自主控制软件，公司能够根据客户工艺需求，构建适用于工业制造、科研实验及先进装备开发的高速激光扫描平台。

服务内容包括：

· 高速扫描方案设计；

· AOD与振镜协同控制开发；

· 光路设计与优化；

· 控制软件开发；

· 系统集成与调试；

· 技术培训及售后支持。

未来的发展方向

随着智能制造不断升级，高速扫描平台将进一步向以下方向演进：

· 更高扫描速度；

· 更高定位精度；

· AI辅助路径优化；

· 多传感器融合控制；

· 云端工艺管理；

· 模块化、标准化系统架构。

未来，AOD、振镜、视觉系统及智能控制软件之间的深度融合，将成为高端激光装备的重要发展趋势。

总结

单一扫描方式已经难以满足部分先进制造工艺对速度、精度和灵活性的综合要求。AOD与SCANLAB振镜协同控制，为高速激光扫描系统提供了一种兼顾加工范围和动态响应能力的技术路线。

对于设备研发企业而言，真正的竞争力来自整体系统设计，而不仅仅是单个器件。广州安特激光将持续发挥在声光技术、扫描系统和控制软件方面的综合优势，为国内客户提供专业、高效的高速激光扫描整体解决方案。

FAQ

Q1：AOD能完全替代振镜吗？
A：不能。两者各有优势，AOD适合部分高速、小范围动态扫描，振镜适合大范围加工，很多应用更适合采用协同架构。

Q2：为什么要做AOD与振镜协同控制？
A：协同控制有助于兼顾扫描范围、响应速度及加工精度，但具体收益取决于工艺需求和系统设计。

Q3：广州安特激光可以提供整套扫描系统开发支持吗？
A：可以。公司可根据项目需求提供方案设计、器件选型、光学设计、控制软件开发及系统集成等服务。
