激光扫描技术不断升级，AOD与振镜并不是“替代关系”

在工业激光加工领域，提到高速扫描，很多工程师首先会想到振镜扫描系统。然而，随着超快激光、半导体制造、Micro LED、科研实验等行业的发展，AOD（Acousto-Optic Deflector，声光偏转器）逐渐进入越来越多用户的视野。

不少客户在咨询时都会提出同一个问题：“AOD是不是比振镜更先进？以后是不是都会用AOD取代振镜？”

实际上，这是一种常见误解。

AOD和振镜属于两种不同的光束控制技术，它们各有优势，更准确地说是互补关系。很多高端激光设备甚至会将两者结合使用，以兼顾高速扫描与大幅面加工能力。

振镜扫描系统的工作原理

振镜扫描系统主要由高速电机、反射镜、位置检测装置及控制器组成。

控制器接收运动指令后，驱动电机带动反射镜转动，从而改变激光束的传播方向，实现二维或三维扫描。

经过多年发展，振镜技术已经非常成熟，在激光打标、激光焊接、切割、清洗、3D打印等行业得到广泛应用。

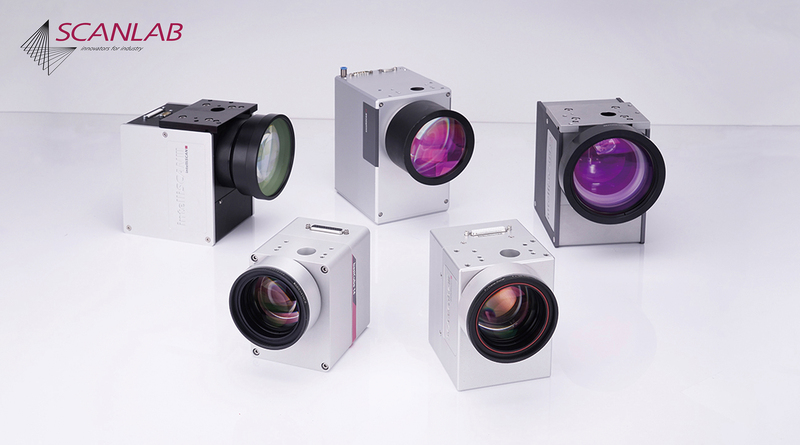

德国SCANLAB等国际品牌推出的高性能振镜系统，凭借优异的动态性能和稳定性，已成为许多高端设备制造商的重要选择。

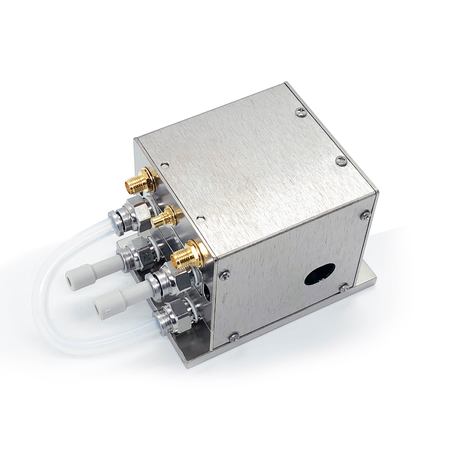

AOD的工作方式有哪些不同？

AOD并不依靠电机驱动，而是利用声光效应改变光束传播方向。

射频驱动器向声光晶体输入高频信号后，晶体内部形成动态光栅，激光通过时发生衍射。通过改变射频频率，即可快速调整激光偏转角度。

由于整个过程没有任何机械运动，因此AOD能够实现非常快的动态响应，在高速、小范围扫描场景中表现突出。

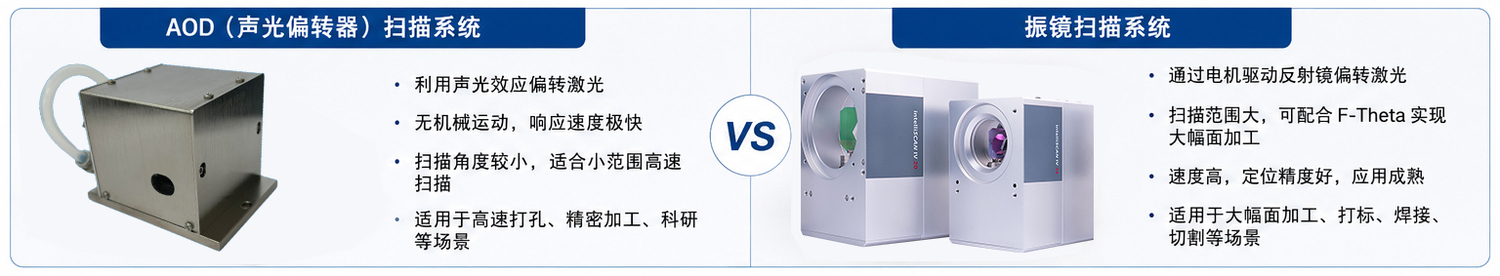

AOD与振镜的核心区别

1. 扫描速度

AOD最大的优势是响应速度快。

由于没有机械惯性，其动态调整速度通常远高于机械扫描方式，非常适合需要快速切换扫描位置的应用。

振镜虽然经过长期优化，已经能够实现较高速度，但仍需受到机械结构、电机性能及控制算法等因素影响。

2. 扫描范围

这一点恰恰是振镜的优势。

振镜能够配合F-Theta扫描镜实现较大的加工幅面，非常适合大面积加工需求。

AOD的偏转角度通常较小，因此更加适合局部高速扫描或精密动态调整。

因此，在大幅面加工中，振镜仍然具有明显优势。

3. 加工精度

如果系统设计合理，两者都可以实现较高定位精度。

AOD在高速动态控制方面具有优势，而振镜则能够兼顾加工范围和定位能力。

实际精度还与激光器质量、光学系统、控制算法及设备整体设计密切相关。

4. 系统复杂程度

单独使用振镜系统，整体结构相对成熟。

如果采用AOD系统，则需要综合考虑声光器件、射频驱动器、控制软件及光路设计，因此对系统集成能力提出更高要求。

这也是为什么越来越多设备制造商选择与具有系统集成经验的技术服务商合作。

为什么越来越多设备采用“AOD+振镜”方案？

近年来，高端激光设备开始越来越多地采用AOD与振镜协同工作的方案。

例如：

· 振镜负责大范围扫描；

· AOD负责高速、小范围动态补偿；

· 控制系统实现两者同步联动；

· 激光器按照加工节拍实时输出。

这种方案能够兼顾加工幅面、扫描速度和定位精度，因此在半导体、PCB、Micro LED及超快激光加工领域具有明显优势。

广州安特激光结合英国G&H声光器件、德国SCANLAB振镜及自主控制软件，可为客户提供AOD与振镜联动控制方案，帮助客户实现更加高效的高速激光扫描系统。

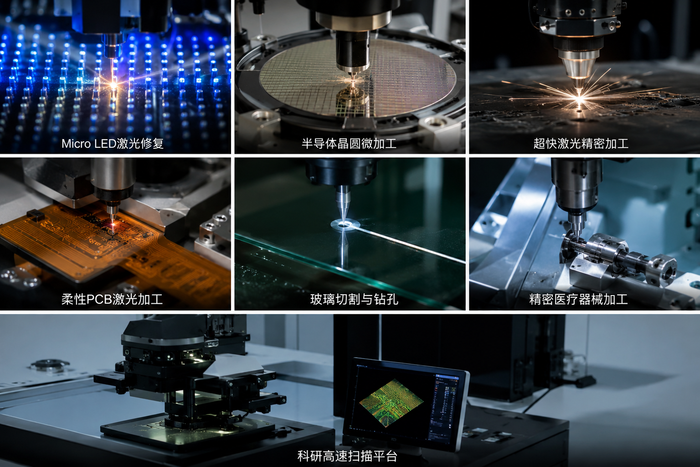

不同行业如何选择？

半导体制造

对扫描速度和加工精度要求较高，可根据具体工艺选择AOD、振镜或两者结合方案。

PCB及柔性电路板加工

高速钻孔、切割及精密加工对扫描效率要求较高，部分工艺可采用AOD提升动态性能。

Micro LED制造

由于像素密度高，对光束定位精度要求严格，AOD在部分高速加工工艺中具有应用优势。

科研实验

如光镊系统、共聚焦显微成像、量子光学等实验，对光束快速控制要求较高，AOD应用较为广泛。

通用工业激光加工

如激光打标、焊接、切割等，振镜仍然是主流方案，可根据效率需求进一步优化系统设计。

广州安特激光：不仅提供产品，更提供整体扫描方案

在高速激光系统开发过程中，单一产品往往难以满足复杂工艺需求。

广州安特激光长期专注于高速激光扫描系统的研发与集成，可根据客户实际需求提供完整的解决方案，包括：

· 英国G&H AOD声光偏转器产品选型；

· 德国SCANLAB振镜系统集成；

· 德国SILL F-Theta镜头匹配；

· 控制系统配置；

· 自主控制软件开发；

· 精密光路设计与优化；

· 系统调试及技术支持。

依托多品牌产品资源及丰富的行业经验，公司能够为客户提供更加灵活、高效的高速扫描平台，满足不同应用场景需求。

总结

AOD与振镜并不是竞争关系，而是两种适用于不同场景的光束控制技术。

对于需要超高速、小范围动态扫描的应用，AOD具有明显优势；对于大幅面加工及成熟工业应用，振镜仍然是重要选择。在越来越多的高端设备中，两者协同工作已经成为一种发展趋势。

因此，在进行系统选型时，应充分结合加工工艺、扫描范围、速度要求及整体设备架构，选择最适合的方案，而不是简单追求某一种技术。

广州安特激光将持续依托国际先进光学产品及系统集成能力，为国内客户提供专业的高速激光扫描解决方案，助力先进制造不断升级。

FAQ

Q1：AOD能完全取代振镜吗？
A：目前不能。两者适用于不同应用场景，在很多高端设备中更倾向于协同使用，而不是相互替代。

Q2：AOD和SCANLAB振镜可以联动吗？
A：可以。通过控制系统协调，两者能够发挥各自优势，实现高速与大范围扫描兼顾的效果。

Q3：广州安特激光可以帮助完成系统集成吗？
A：可以。公司可提供产品选型、光路设计、控制系统开发及整机集成支持，为客户提供完整的高速激光扫描解决方案。
