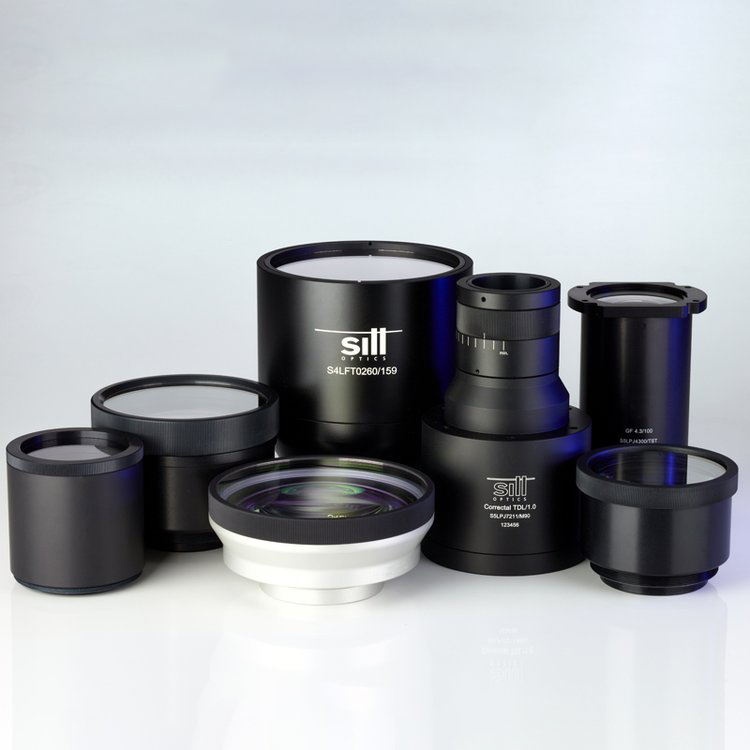

远心场镜/场镜
品牌厂家: Sill optics
联系方式: 18802063374
产品经理: 田经理
产品详情

产品介绍

德国SILL OPTICS拥有超过125年光学镜头生产经验。其激光远心场镜/场镜覆盖波长范围广:266nm-1980nm,精度高,幅面均匀性非常好,适用于各类高功率/高精度要求的应用。

其中普通场镜扫描幅面大,加工速度快;远心场镜精度高,均匀性非常好。适用于对加工锥度,切割深度,光斑尺寸和均匀性有高要求的应用,如激光钻孔。

材质分为光学玻璃和熔融石英。前者扫描幅面更大,成本更低,适用于中小功率应用;后者损伤阈值高,镀膜吸收率更低,温漂效应小。适用于超短脉冲及高功率应用。另外Mini系列场镜体积小,性价比高。适合用于激光清洗等手持设备应用。


产品参数

石英远心场镜

型号

波长

类型

材质

焦距
   (mm)

幅面
   (mm)

最大入射Ø
   (mm)

通光孔径
   (mm)

工作距离
   (mm)

最大外径Ø
   (mm)

S4LFT4031/328

1030-1090

远心

石英

32.8

6x6

10

16.5

28.7

90

S4LFT3046/328

1030-1090

远心

石英

50

7 x 7

15

26

60.5

90

S4LFT3050/328

1030-1090

远心

石英

60.5

20 x 20

6

22.3

81.9

87

S4LFT4065/328

1030-1090

远心

石英

65.1

15 x 15

10

24

83.1

94

S4LFT0082/328

1030-1090

远心

石英

82

20 x 20

15

33

84.5

93.8

S4LFT4010/328

1030-1090

远心

石英

100.3

35 x 35

10

32

129.8

106

S4LFT4127/328

1030-1090

远心

石英

125.2

50 x 50

15

33.5

158.1

106

S4LFT2175/328

1030-1090

远心

石英

163.3

94 x 94

20

30.5

205.4

159

S4LFT3162/328

1030-1090

远心

石英

163.3

90 x 90

15

27.7

201.5

130

S4LFT3301/328

1030-1090

远心

石英

317.6

120 x 120

15

30

506.3

218

S4LFT0082/449

900-1070

远心

石英

81.7

20 x 20

15

33

84.1

93.8

S4LFT4010/449

900-1070

远心

石英

99.8

35 x 35

10

32

129.3

106

S4LFT2175/449

900-1070

远心

石英

162.8

94 x 94

20

30.5

204.7

159

S4LFT3162/449

900-1070

远心

石英

163

90 x 90

15

27.7

200.9

130

S4LFT4065/094

808-980

远心

石英

64.5

15x15

10

24

82.4

94

S4LFT4010/094

808-980

远心

石英

98.9

35x35

10

32

128.3

106

S4LFT3162/094

808-980

远心

石英

161.5

90x90

15

27.7

199.1

130

S4LFT4031/292

515-545

远心

石英

32.2

6x6

10

16.5

28.4

90

S4LFT3046/292

515-545

远心

石英

48.1

7x7

15

26

60.2

90

S4LFT3050/292

515-545

远心

石英

58.5

20x20

6

21

79.3

87

S4LFT4066/292

515-545

远心

石英

67.2

15x15

10

24

85.8

94

S4LFT4010/292

515-545

远心

石英

100

35x35

10

30

130.2

106

S4LFT4126/292

515-545

远心

石英

125.3

53x53

10

34.6

167

106

S4LFT4262/292

515-545

远心

石英

163.6

65x65

12

35.2

195.4

121

S4LFT3161/292

515-545

远心

石英

163.9

90x90

10

26.3

219

122

S4LFT3301/292

515-545

远心

石英

305.5

120x120

15

30

487.9

218

S4LFT4031/075

355

远心

石英

32

6x6

10

16.5

29

90

S4LFT3046/075

355

远心

石英

45

7x7

15

26

55.7

90

S4LFT3050/075

355

远心

石英

56

20x20

6

19.5

75.9

87

S4LFT4067/075

355

远心

石英

65.5

15x15

10

24

81.7

94

S4LFT4010/075

355

远心

石英

100.2

35x35

10

34.6

132

106

S4LFT4110/075

355

远心

石英

109.4

63x63

6

33.1

154.6

121

S4LFT4125/075

355

远心

石英

125

53x53

10

36.8

156.9

106

S4LFT4262/075

355

远心

石英

163

65x65

10

35.2

193.7

121

S4LFT3170/075

355

远心

石英

163.4

90x90

10

26

221.7

127

S4LFT5256/075

355

远心

石英

256.8

86x86

6

24

145.4

138

S4LFT3301/075

355

远心

石英

290

130x130

10

30

465.9

218


石英普通场镜

型号

波长

类型

材质

焦距
   (mm)

幅面
   (mm)

最大入射Ø
   (mm)

通光孔径
   (mm)

工作距离
   (mm)

最大外径Ø
   (mm)

S4LFT3250/328

1030-1090

普通

石英

255

160x160

15

32.5

321.3

159

S4LFT3260/328

1030-1090

普通

石英

277.1

142x142

15

31

346.2

105

S4LFT2340/328

1030-1090

普通

石英

339.9

61x61

20

30.5

441.7

89

S4LFT1330/328

1030-1090

普通

石英

340

215x215

20

38.5

203.4

163

S4LFT1420/328

1030-1090

普通

石英

420

280x280

14

28.3

499.2

122

S4LFT2430/328

1030-1090

普通

石英

420.1

180x180

30

53.5

292

139

S4LFT1500/328

1030-1090

普通

石英

500

340x340

20

30.5

569.8

148

S4LFT2500/328

1030-1090

普通

石英

500

280x280

30

48.5

620.2

198

S4LFT0580/328

1030-1090

普通

石英

638.6

350x350

10

39

734.7

89

S4LFT0655/328

1030-1090

普通

石英

649.7

410x410

20

34.1

561.8

134

S4LFT0800/328

1030-1090

普通

石英

874.2

425x425

20

35

975.2

96

S4LFT3260/449

900-1070

普通

石英

276.1

142x142

15

31

345

105

S4LFT1330/449

900-1070

普通

石英

338.5

215x215

20

38.5

202

163

S4LFT0435/449

900-1070

普通

石英

401.7

200x200

20

34

471.5

106

S4LFT1420/449

900-1070

普通

石英

418.5

280x280

14

28.3

497.5

122

S4LFT1500/449

900-1070

普通

石英

498.4

340x340

20

30.5

568.7

148

S4LFT0655/449

900-1070

普通

石英

646.9

410x410

20

34.1

559.1

134

S4LFT0260/094

808-980

普通

石英

267.4   270.3

160x160

20

33.1

128.2   130.8

155

S4LFT1330/094

808-980

普通

石英

334.8   338.5

215x215

20

38.5

198.7   202

163

S4LFT0435/094

808-980

普通

石英

398.4   401.7

200x200

20

34

467.9   471.5

106

S4LFT0655/094

808-980

普通

石英

640.2   646.9

410x410

20

34.1

552.5   559.1

134

S4LFT3100/292

515-545

普通

石英

112.8

74x74

5

19.2

151.8

89

S4LFT3260/292

515-545

普通

石英

259.4

162x162

10

26

325.5

105

S4LFT1330/292

515-545

普通

石英

347.9

212x212

14

36

279

122

S4LFT0580/292

515-545

普通

石英

613.2

367x367

10

33.5

706.9

89

S4LFT3100/075

355

普通

石英

108.3

76x76

6

17.1

145.7

89

S4LFT3160/075

355

普通

石英

174.1

109x109

6

21.1

218.1

89

S4LFT3260/075

355

普通

石英

250.3

155x155

10

28.1

309.8

105

S4LFT1330/075

355

普通

石英

329.3

210x210

14

36

260.5

122

S4LFT0580/075

355

普通

石英

580.8

320x320

10

39

671.5

89

S4LFT0815/075

355

普通

石英

829.4

440x440

14

25

981.1

90

S4LFT0920/075

355

普通

石英

919.9

470x470

14

41

1035.1

89


Mini场镜

型号

波长

类型

材质

焦距
   (mm)

幅面
   (mm)

最大入射Ø
   (mm)

通光孔径
   (mm)

工作距离
   (mm)

最大外径Ø
   (mm)

S4LFT0710/328

1030-1090

Mini

石英

101.4

60x60

5

15

121

59

S4LFT0763/328

1030-1090

Mini

石英

163

100x100

7

15.8

194

59

S4LFT0725/328

1030-1090

Mini

石英

254.3

140x140

8

15.5

283

59


玻璃远心场镜

型号

波长

类型

材质

焦距
   (mm)

幅面
   (mm)

最大入射Ø
   (mm)

通光孔径
   (mm)

工作距离
   (mm)

最大外径Ø
   (mm)

S4LFT0058/126

1064

远心

玻璃

56.5

16x16

10

26.4

58.4

90

S4LFT0055/126

1064

远心

玻璃

59.7

19x19

14

20.1

66.6

89

S4LFT0080/126

1064

远心

玻璃

79.9

39x39

25

27.2

79.4

107

S4LFT6125/126

1064

远心

玻璃

99.2

40x40

25

37.4

115

116

S4LFT5100/126

1064

远心

玻璃

107.7

69x69

12

34.9

137.8

128

S4LFT5365/126

1064

远心

玻璃

162.9

73x73

20

61.5

197.8

154

S4LFT5165/126

1064

远心

玻璃

163.6

75x75

10

58.3

193.9

136

S4LFT0141/126

1064

远心

玻璃

183.1

50x50

15

108.7

216.4

108

S4LFT0220/126

1064

远心

玻璃

207.3

139x139

14

46

288.4

281

S4LFT0221/126

1064

远心

玻璃

207.3

139x139

14

46

273.4

281

S4LFT0053/094

808-980

远心

玻璃

56.3 57.4

14x14

10

17.5

69.3 70.8

90

S4LFT0075/094

808-980

远心

玻璃

76.8 78.2

19x19

10

33

103.6 105.5

69

S4LFT0080/094

808-980

远心

玻璃

79.5 81.0

39x39

25

27.7

78.5 80.3

107

S4LFT0089/094

808-980

远心

玻璃

88.6 89.6

30x30

10

36.6

119.0 120.3

98

S4LFT5100/094

808-980

远心

玻璃

105.6 107.2

68x68

12

35

135.2 137.1

128

S4LFT5165/094

808-980

远心

玻璃

161.8 163.1

75x75

10

58.3

191.8 193.3

136

S4LFT0058/121

532

远心

玻璃

53.1

15x15

6

25.5

52.6

90

S4LFT0055/121

532

远心

玻璃

59.3

20x20

10

16.9

72.1

89

S4LFT0080/121

532

远心

玻璃

77

49x49

14

22.8

74.1

107

S4LFT1094/121

532

远心

玻璃

88

36x36

16

33.8

107.5

85

S4LFT1095/121

532

远心

玻璃

88

32x32

16

39.8

107.3

85

S4LFT5100/121

532

远心

玻璃

100.1

69x69

10

30

126.7

128

S4LFT5165/121

532

远心

玻璃

162.7

75x75

10

53.9

195.1

136

S4LFT0141/121

532

远心

玻璃

171

50x50

15

102.1

196.6

108

S4LFT0200/121

532

远心

玻璃

198.4

75x75

20

111.6

232

142

S4LFT0220/121

532

远心

玻璃

201.5

139x139

10

46

279

281

S4LFT0221/121

532

远心

玻璃

201.5

139x139

10

46

264

281


玻璃普通场镜

型号

波长

类型

材质

焦距
   (mm)

幅面
   (mm)

最大入射Ø
   (mm)

通光孔径
   (mm)

工作距离
   (mm)

最大外径Ø
   (mm)

S4LFT0101/126

1064

普通

玻璃

99.7

55x55

10

16.5

110.8

90

S4LFT0099/126

1064

普通

玻璃

105.1

60x60

12

27.2

125.3

90

S4LFT0163/126

1064

普通

玻璃

162.4

107x107

12

22

181.2

89

S4LFT2163/126

1064

普通

玻璃

163

106x106

20

29

192.3

128

S4LFT3163/126

1064

普通

玻璃

163

120x120

15

22.9

186.7

103

S4LFT7163

1064

普通

玻璃

163

95x95

10

27

197.2

89

S4LFT0192/126

1064

普通

玻璃

191.4

125x125

20

40

220.5

128

S4LFT0202/126

1064

普通

玻璃

201.6

90x90

30

43

242.2

132

S4LFT3254/126

1064

普通

玻璃

253.8

115x115

30

48.9

297

130

S4LFT4255/126

1064

普通

玻璃

254

168x168

20

38

292.8

130

S4LFT0253/126

1064

普通

玻璃

254.4

160x160

14

27

284.9

89

S4LFT1254/126

1064

普通

玻璃

254.7

160x160

12

23.5

306.5

109

S4LFT0300/126

1064

普通

玻璃

298

175x175

20

35

350.8

128

S4LFT0299/126

1064

普通

玻璃

300.8

142x142

20

35

346.4

128

S4LFT0350/126

1064

普通

玻璃

346.3

212x212

12

22.5

412.2

95

S4LFT0352/126

1064

普通

玻璃

354.5

160x160

30

53.5

396.9

128

S4LFT0411/126

1064

普通

玻璃

409.6

210x210

20

44

472.5

105

S4LFT0420/126

1064

普通

玻璃

420

242x242

30

59.5

480

136

S4LFT3480/126

1064

普通

玻璃

479.8

320x320

30

63.7

443.7

260

S4LFT0508/126

1064

普通

玻璃

569.7

325x325

20

45

651.4

127

S4LFT0635/126

1064

普通

玻璃

657.3

370x370

25

75

732.8

133

S4LFT0825/126

1064

普通

玻璃

819.7

560x560

24

43.3

893.8

130

S4LFT0101/094

808-980

普通

玻璃

97.5   99.5

53x53

10

16.5

108 110.2

90

S4LFT0163/094

808-980

普通

玻璃

158.3   161.4

108x108

12

20.8

176.4 180

89

S4LFT2163/094

808-980

普通

玻璃

158.8   162

103x103

20

29

187.1 191

128

S4LFT0202/094

808-980

普通

玻璃

196.9   200.4

90x90

30

43

236.2 240.6

132

S4LFT3254/094

808-980

普通

玻璃

248.7   253.1

115x115

30

47.9

290.1 295.5

130

S4LFT0300/094

808-980

普通

玻璃

292.2   296.5

175x175

20

35

344 348.7

128

S4LFT0299/094

808-980

普通

玻璃

292.8   298.8

175x175

20

35

337 344

128

S4LFT0400/094

808-980

普通

玻璃

397.9   401.6

209x209

20

33

487.1 491.2

118

S4LFT0420/094

808-980

普通

玻璃

410.9   419.6

250x250

30

54.6

468.6 478.5

136

S4LFT0635/094

808-980

普通

玻璃

639.8   653

415x415

30

58.3

713.5 728.1

133

S4LFT0825/094

808-980

普通

玻璃

803.5   812.2

450x450

30

54

876.2 885.5

90

S4LFT0101/121

532

普通

玻璃

89.7

58x58

6

16.5

96.3

90

S4LFT0163/121

532

普通

玻璃

147.1

77x77

7

20

161.8

89

S4LFT2163/121

532

普通

玻璃

148.3

114x114

10

29

173.4

128

S4LFT3164/121

532

普通

玻璃

162.8

120x120

10

28

186.5

106

S4LFT1254/121

532

普通

玻璃

233.5

148x148

10

24.7

282.1

109

S4LFT0300/121

532

普通

玻璃

276.9

200x200

14

29

324.1

128

S4LFT3430/121

532

普通

玻璃

430

310x310

20

56.3

409.1

240

S4LFT0508/121

532

普通

玻璃

528.3

330x330

16

43

603.8

127

S4LFT0825/121

532

普通

玻璃

768.6

585x585

16

43

842.9

130


玻璃Mini场镜

型号

波长

类型

材质

焦距
   (mm)

幅面
   (mm)

最大入射Ø
   (mm)

通光孔径
   (mm)

工作距离
   (mm)

最大外径Ø
   (mm)

S4LFT0063/126

1064

Mini

玻璃

63

36x36

8

15

74.5

59.2

S4LFT0116/126

1064

Mini

玻璃

99.7

65x65

7

14.3

111.5

47

S4LFT0162/126

1064

Mini

玻璃

160.1

100x100

8

15

180.1

59.2

S4LFT0169/126

1064

Mini

玻璃

160.1

100x100

8

15

178.9

47

S4LFT0271/126

1064

Mini

玻璃

250

155x155

8.5

13

273.3

47

S4LFT0316/126

1064

Mini

玻璃

299.9

180x180

8.5

14.7

327.7

47

S4LFT0335/126

1064

Mini

玻璃

335.1

210x210

8.5

15.2

366.3

47

S4LFT0063/121

532

Mini

玻璃

62.9

30x30

7

15

75.7

59.2

S4LFT0162/121

532

Mini

玻璃

162.1

100x100

7

16.1

183.5

59.2

注:如需详细规格参数资料,或有其他要求,请联系我们。


主要应用:
激光切割/钻孔/划片

金属3D打印

激光焊接

激光清洗


ANTE LASER
24小时服务热线
400-666-8955
关于我们                   产品中心                新闻资讯                联系我们

公司:广州安特激光技术有限公司

地址:广州市黄埔区科学城彩频路11号广            东软件科学园F栋二楼
总机:+86-400-666-8955
传真:+86-020-28395037
邮箱:sales@antelaser.com



ABUIABACGAAgpMWW8wUogIj9pQIwggI4ggI

请关注公众号:安特激光
